雨刷與擋風玻璃的壓力分佈

利用接觸式壓力感測片，量測雨刷在各種測試條件下在擋風玻璃上的壓力分佈狀況。利用感測片量測不同角度的雨刷壓力分佈狀況，對改善設計上有非常大的助益。

知名大廠Ford、Hyundai、Nissan、Bosch、Toyota和Valeo等，都有使用雨刷壓力分佈量測系統來測試雨刷的性能。



主要特色：

．雨刷上的壓力分佈

．查看即時或記錄的數據

．量測雨刷剝離時的狀況

．蒐集並合併不同角度的靜態測量，以顯示最完整的雨刷運作流程

．表與數據分析功能



觀看影片，了解該系統如何在使用者評估產品時發揮效果：

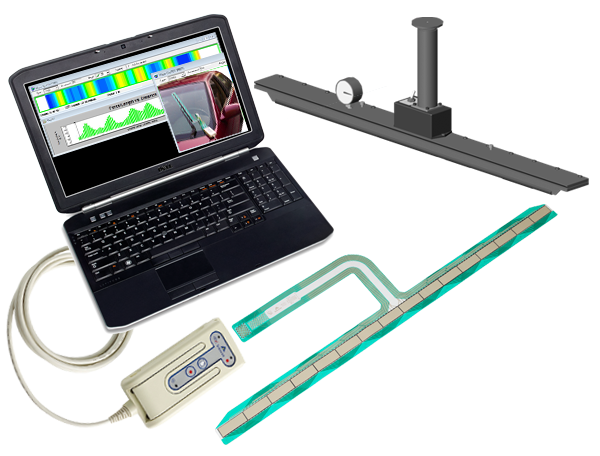

Wiper^TM系統配置

．Evolution^TM資料擷取器 – 連接感測片，並將蒐集到的數據透過USB傳輸至電腦進行後續分析。

．PB5E平衡校準器 –用來補償各個感測點間的差異，提高量測的精度。

．Wiper^TM軟體CD

．壓力感測片 –#9901和 #9920



　#9920感測片與Wiper系統

．超薄且可撓的感測片

．雨刷專用感測片

．可重複使用，耐用度高

．具有不可壓縮性（尺寸穩定是可重複測量的關鍵）

　 壓力感測片 #9920

	壓力感測片9901
	壓力感測片9920

測量力量輸出：在擋風玻璃上呈30?時的雨刷狀況。



主要特色：

．查看2D/3D的即時或記錄數據

．將壓力數據與雨刷的角度整合

．關鍵參數：總力量、壓力峰值和力量中心

．繪製多個數據表格

．同時查看和比較多個測試結果

．導出ASCII或AVI文檔

資料擷取器連接感測片與電腦，擷取器蒐集數據並以數位的方式將資料傳送至電腦進行分析。

Evolution資料擷取器 標準應用的資料擷取器



電子設備的附件

一些系統需要硬體來與外部系統進行連接，以下提供一些選購產品以供參考。

外部觸發/同步 使用者能透過外部觸發/同步的功能，讓Tekscan系統與其他測量系統觸發/同步記錄

可額外選購的附加模組可外壓力量測系統提供額外的功能，這些功能能簡化數據擷取流程、與第三方設備連接或與實際影像進行同步。

	數位讀取工具包 (DRT) 數據讀取工具能能讓使用者在其他應用程式（像是C#、MATLAB、LabView以及VB等）中開啟並讀取Tekscan .FSX文件
	外部觸發/同步 使用者能透過外部觸發/同步的功能，讓Tekscan系統與其他測量系統觸發/同步記錄
	影像同步模組 將您的即時壓力數據與實際影像進行結合
	壓力軟體開發工具包 (SDK) 壓力軟體開發工具包(SDK)是一種應用程式介面(API)，讓使用者能有權限存取Tekscan的原始壓力數據，並撰寫自己所需要的程式
	感測片MAP 專屬的MAP驅動文件用以驅動各個不同的感測片



相容的平衡校準器

平衡校準器能用來補償各個感測點間的差異，提高量測的精度。

PB5E平衡校準器

擋風玻璃與雨刷的壓力分佈 測量雨刷施加在擋風玻璃上的壓力分佈狀況。
