測量人體和支撐表面（如座椅、床墊和靠背）之間的壓力分佈。
身體壓力量測系統TM

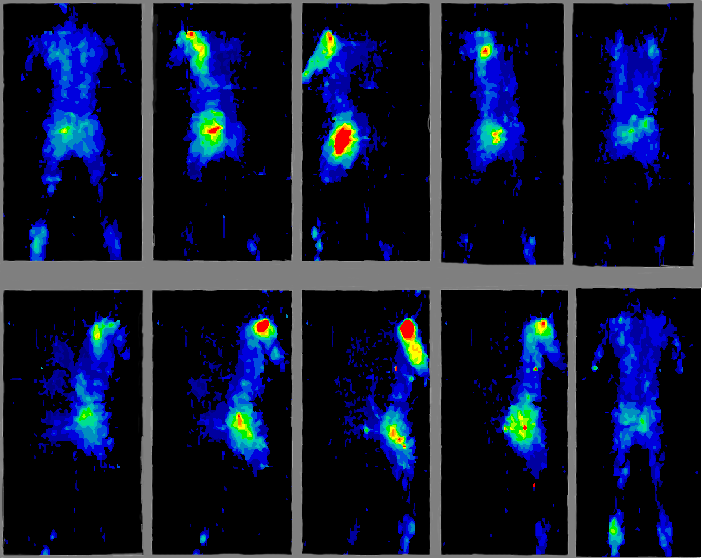

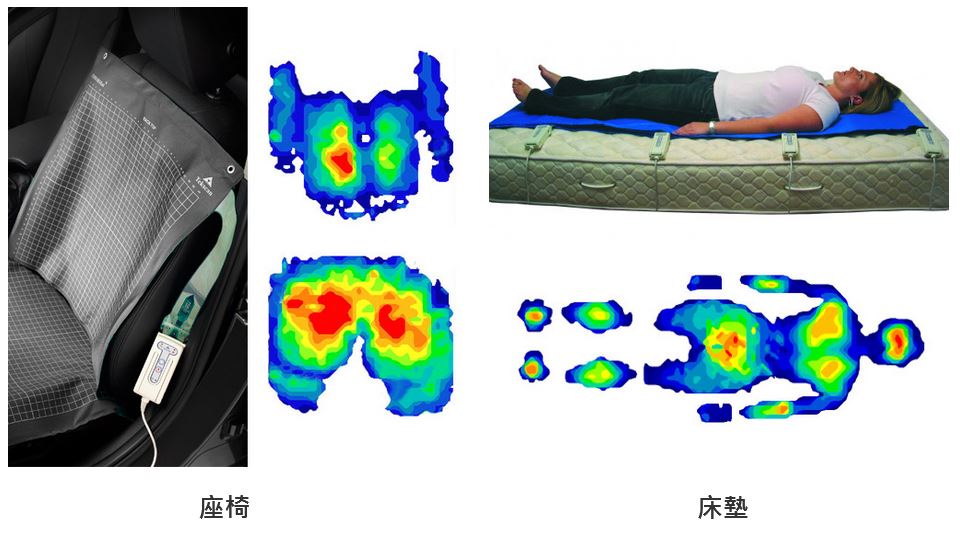

BPMSTM可測量人體在座椅、床墊和靠背等支撐表面上的壓力分佈，超薄的感測片能將測試干擾降到最低。
.png)
主要特色
．優化設計
．質量控管
．競爭基準
．行銷工具 – 用來展示您產品的舒適性
．如需要完全貼合量測面，可使用CONFORMatTM
BPMS系統由EvolutionTM資料擷取器、軟體與專利的薄膜感測片所組成。它的配置能依據您的應用而採用不同數量的感測片與擷取器。詳細的資訊請聯絡我們專業的業務，以符合您的需求。
Evolution資料擷取器 – BPMS系統採用專用的資料擷取設備，透過擷取器連接感測片，從感測片蒐集數據後，透過USB線傳輸至電腦並進行後續處理。
.JPG)
BPMSTM感測片的空間解析度為每平方公分1個感測點，並包含高達2016個獨立感測點，而連接多片感測片可提供高達16128個感測點。超薄的感測片，即使在量測過程中也不會改變之稱表面的特性，因此能提供最精準的數據以及整體壓力分佈狀況。

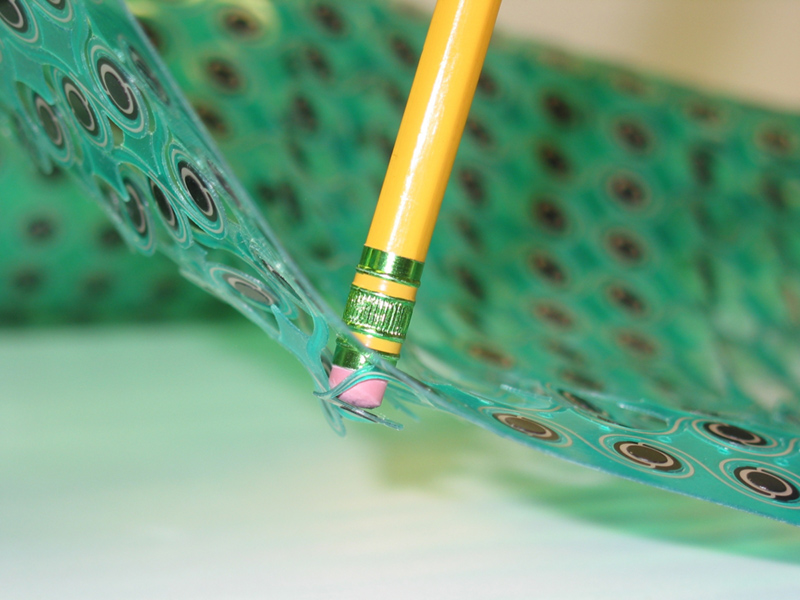

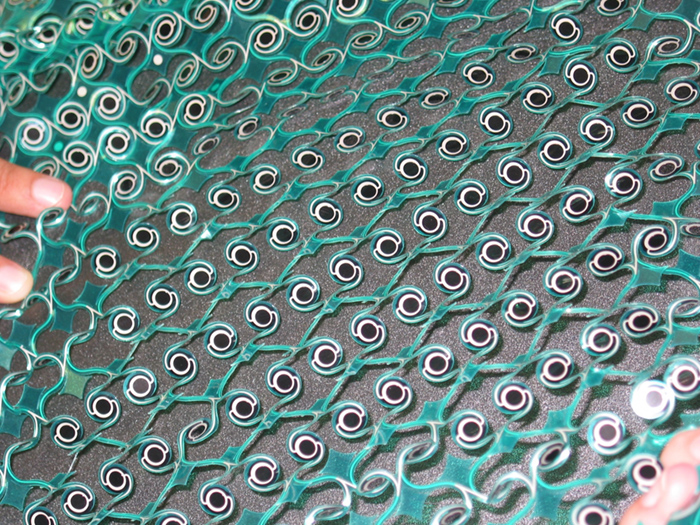

CONFORMatTM新的感測片技術，獨立的單點式感測點，能夠更貼合支撐表面，獲得最真實且準確的壓力數據。
.PNG) |
.JPG) |
.JPG) |
| 座墊配置 | 可拉伸的獨立單點式感測點 | 靈活度高的感測點 |
BPMS系統建立在「模組化」的感測片結構基礎上，這意味著您可以透過一片或最多八片感測片來進行數據擷取。使用者能根據個人需求來擴展BPMS系統，節省重新購買系統的費用。
座椅壓力感測片配置
|
系統型號 |
感測片型號
(數量)
|
感測面積 |
感測點數 |
空間解析度 |
壓力範圍 |
|
BRE5315-1
|
5315 (1)
|
48.87 x 42.67 cm
(19.20 x 16.80 in)
|
2016
|
1 Sensel™/cm2
(6.3 Sensels/in2)
|
34 kPa (5 psi)
|
|
BRE5315-2 |
5315 (2) |
48.77 x 85.34 cm
(19.20 x 33.6 in)
|
4032 |
1 Sensel™/cm2
(6.3 Sensels/in2)
|
|
|
CER1
(CONFORMat感測片)
|
5330 (1) |
471.4 mm x 471.4 mm
(18.56 in. x 18.56 in.)
|
1024 |
0.5 Sensel/cm2
(3.0 Sensels/in2)
|
|
|
CER5331-1
(CONFORMat感測片)
|
5331 (1) |
707.1 mm x 589.3 mm
(27.84 in. x 23.20 in.)
|
1920 |
0.5 Sensel/cm2
(3.0 Sensels/in2)
|
|
|
CER2
(CONFORMat感測片)
|
5330 (2) |
471.4 mm x 471.4 mm
(18.56 in. x 18.56 in.)
|
2048 |
0.5 Sensel/cm2
(3.0 Sensels/in2)
|
|
|
CER5331-2
(CONFORMat感測片)
|
5331 (2) |
707.1 mm x 589.3 mm
(27.84 in. x 23.20 in.)
|
3840 |
0.5 Sensel/cm2
(3.0 Sensels/in2)
|
|
|
CER5330-5331-2
(CONFORMat感測片)
|
5330 (1)
5331 (1)
|
471.4 mm x 471.4 mm
(18.56 in. x 18.56 in.)
707.1 mm x 589.3 mm
(27.84 in. x 23.20 in.)
|
2944
|
0.5 Sensel/cm2
(3.0 Sensels/in2)
|
|
|
BRE5350-1 |
5350-A (1) |
416.6 mm x 386.1 mm
(16.40 in. x 15.20 in.)
|
1558 |
1 Sensel™/cm2
(6.3 Sensels/in2)
|
|
|
BRE5350-2 |
5350-A (2) |
416.6 mm x 386.1 mm
(16.40 in. x 15.20 in.)
|
3116 |
1 Sensel™/cm2
(6.3 Sensels/in2)
|
床墊壓力感測片配置
|
系統型號 |
感測片型號
(數量)
|
感測面積 |
感測點數 |
空間解析度 |
壓力範圍 |
|
BRE5315-4 |
5315 (4) |
1,950.7 mm x 426.7 mm
(76.80 in. x 16.80 in.)
|
8064 |
1 Sensel™/cm2
(6.3 Sensels/in2)
|
34 kPa (5 psi) |
|
BRE5315-8 |
5315 (8) |
1,950.7 mm x 853.4 mm
(76.80 in. x 33.60 in.)
|
16128 |
1 Sensel™/cm2
(6.3 Sensels/in2)
|
|
|
BRE5400-1 |
5400N (1) |
578.0 mm x 884.0 mm
(22.76 in. x 34.80 in.)
|
1768 |
0.3 Sensel/cm2
(2.2 Sensels/in2)
|
|
|
BRE5400-2 |
5400N (2) |
578.0 mm x 1,768.0 mm
(22.76 in. x 69.61 in.)
|
3536 |
0.3 Sensel/cm2
(2.2 Sensels/in2)
|
|
|
HMER3 |
5400N (3) |
1,734.0 mm x 884.0 mm
(68.27 in. x 34.80 in.)
|
5304 |
0.3 Sensel/cm2
(2.2 Sensels/in2)
|
|
|
HMER4 |
5400N (4) |
2,312.0 mm x 884.0 mm
(91.02 in. x 34.80 in.)
|
7072 |
0.3 Sensel/cm2
(2.2 Sensels/in2)
|

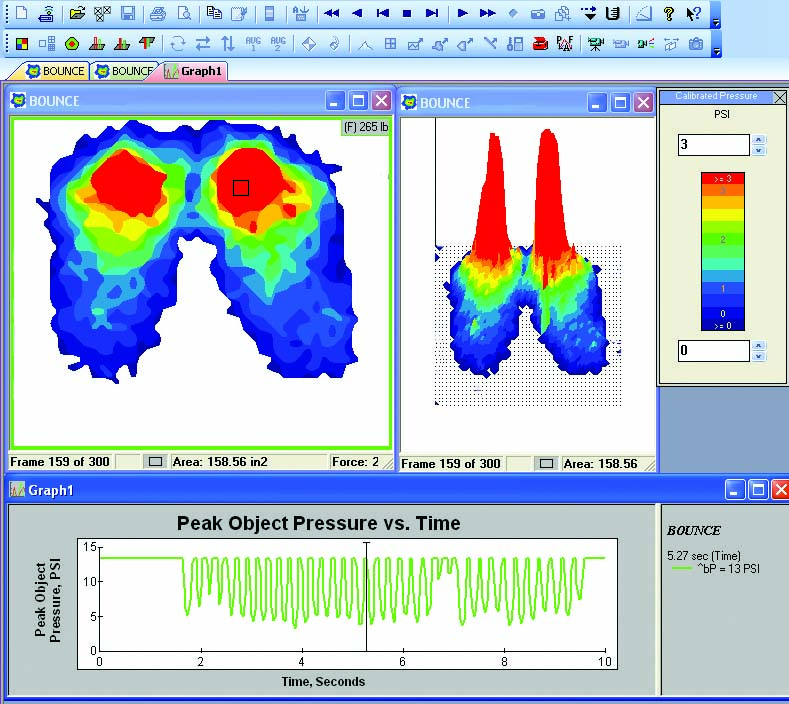

主要特色
．即時顯示2D、3D的壓力分佈數據
．圖表與數據分析（壓力、力量和面積）
．能將數據已Excel檔案格式開啟
．同時查看/比較多個測試結果
．顯示峰值壓力與重心
．輸出ASCII或AVI文件
.jpg)
資料擷取器
資料擷取器連接感測片與電腦，擷取器蒐集數據並以數位的方式將資料傳送至電腦進行分析。
 |
標準應用的資料擷取器 |
 |
高速應用的資料擷取器 |
 |
搭配VersaTek Cuff資料擷取器，同時驅動並蒐集2個擷取器的訊號。 |
電子設備的附件
一些系統需要硬體來與外部系統進行連接，以下提供一些選購產品以供參考。
 |
使用者能透過外部觸發/同步的功能，讓Tekscan系統與其他測量系統觸發/同步記錄。 |
可額外選購的附加模組可外壓力量測系統提供額外的功能，這些功能能簡化數據擷取流程、與第三方設備連接或與實際影像進行同步。
|
使用者能透過外部觸發/同步的功能，讓Tekscan系統與其他測量系統觸發/同步記錄。 |
.jpg) |
將您的即時壓力數據與實際影像進行結合。 |
.jpg) |
數據讀取工具能能讓使用者在其他應用程式（像是C#、MATLAB、LabView以及VB等）中開啟並讀取Tekscan .FSX文件。 |
.jpg) |
專屬的MAP驅動文件用以驅動各個不同的感測片。 |
.png) |
壓力軟體開發工具包(SDK)是一種應用程式介面(API)，讓使用者能有權限存取Tekscan的原始壓力數據，並撰寫自己所需要的程式。 |
電子設備的附件
一些系統需要硬體來與外部系統進行連接，以下提供一些選購產品以供參考。
 |
使用者能透過外部觸發/同步的功能，讓Tekscan系統與其他測量系統觸發/同步記錄。 |
相容的平衡校準器
平衡校準器能用來補償各個感測點間的差異，提高量測的精度。
.jpg) |
有效面積為17.5英寸×19.5英寸（445毫米×495毫米）的平衡器。 |
.jpg) |
有效面積為22.5英寸×20.5英寸（571.5毫米×520.7毫米）的平衡器。 |
 |
有效面積為17.5英寸×19.5英寸（445毫米×495毫米）的平衡器。 |
.jpg) |
與5330感測片搭配使用的平衡校準器。 |
.jpg) |
有效面積為26.0英寸×36.0英寸（660.4毫米×914.4毫米）的平衡器。 |
.jpg) |
與5400N感測片搭配使用的平衡校準器。 |
