2D/3D雷射位移計
2D/3D雷射位移傳感器

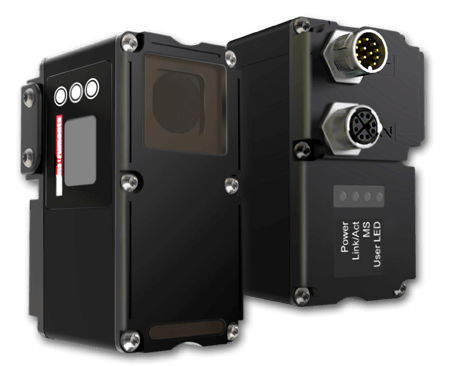

ProfileTrak G系列採用最新的CMOS技術,擁有高達4000 Hz的快速測量速率,測量範圍從36mm到400mm,內建顯示屏幕、出色的量測精度、相容接口(如乙太網等),能夠提供精確的剖面圖像、高度、寬度以及訂位。
.每秒一千兆的傳輸速率
.體積小巧
.TCP/IP GbE
.內建顯示屏幕與控制面板
.測量範圍從36mm到400mm
.360萬個測量點
.IP-67
.可另外搭配極端環境下量測所需的配件
.符合CE標準
.包含NI Labview的驅動程式,SDK
型號 |
料號 |
測量範圍 |
精度 |
解析度 |
介面 |
類型 |
頻率響應 |
PT-G 36/27/34 |
8000-1065-001 |
Z範圍 = 36mm X範圍 = 7mm |
0.05% FSR |
Z解析度 3.3μm |
乙太網路 |
紅光雷射/ 1M雷射等級 |
4 kHz |
8000-1066-001 |
紅光雷射/ 2M雷射等級 |
||||||
8000-1067-001 |
藍光雷射/ 2M雷射等級 |
||||||
PT-G 60/40/58 |
8000-1065-002 |
Z範圍 = 60mm X範圍 = 18mm |
Z解析度 4.8μm |
紅光雷射/ 1M雷射等級 |
|||
8000-1066-002 |
紅光雷射/ 2M雷射等級 |
||||||
8000-1067-002 |
藍光雷射/ 2M雷射等級 |
||||||
PT-G 190/62/145 |
8000-1065-003 |
Z範圍 = 190mm X範圍 = 83mm |
Z解析度 9.4μm |
紅光雷射/ 1M雷射等級 |
|||
8000-1066-003 |
紅光雷射/ 2M雷射等級 |
||||||
8000-1067-003 |
藍光雷射/ 2M雷射等級 |
||||||
PT-G 400/70/280 |
8000-1065-004 |
Z範圍 = 400mm X範圍 = 210mm |
Z解析度 12.4μm |
紅光雷射/ 1M雷射等級 |
|||
8000-1066-004 |
紅光雷射/ 2M雷射等級 |
||||||
8000-1067-004 |
藍光雷射/ 2M雷射等級 |
