微型加速度規
特色
.用於輕量的受測物體
.IEPE電壓輸出
.靈敏度是10 mV/g 和100 mV/g
.在低頻率時,解析度也很高
.諧振頻率高
.帶內部諧振頻率補償的KS9410/100和KS9510/100 – 線性高達36 kHz(3dB)
.KS94L適用於節電應用,例如:遙控
.可更換電纜帶有超小型插座
.底座有M3底座安裝螺紋

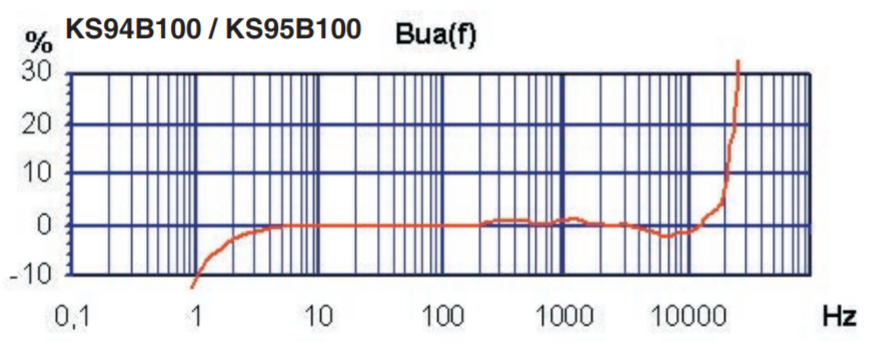

- 典型的波幅響應
型號 |
KS94B100 |
|
輸出 |
IEPE |
|
設計 |
剪切設計 |
|
電壓靈敏度 |
Bua |
100 ± 5% mV/g |
範圍 |
a+ / a- |
60 g |
損壞限制 |
amax |
8000 g |
線性頻率範圍 |
f 3 dB |
0,5 .. 28 kHz |
f 10 % |
1,0 .. 21 kHz |
|
f 5 % |
1.5 .. 19 kHz |
|
共振頻率 |
f r |
>42 kHz |
橫向靈敏度 |
Γ90MAX |
< 5 % |
殘餘雜訊 (RMS; 0.5 Hz - 20 kHz) |
an |
600 µg |
雜訊密度 |
0,1 Hz an 1 |
50 µg/√Hz |
1 Hz an 2 |
30 µg/√Hz |
|
10 Hz an 3 |
10 µg/√Hz |
|
100 Hz an 4 |
1 µg/√Hz |
|
恆定電流源 |
I CONST |
2 .. 20 mA |
輸出偏壓 |
UBIAS |
12 ..14 V |
輸出阻抗 |
ra |
<100 ? |
環境參數
操作溫度範圍 |
Tmin/Tmax |
-20 / 120°C |
溫度。靈敏度係數 |
-20 .. 20 °C TK(Bua) |
-0.08 %/K |
20 .. 80 °C TK(Bua) |
-0.08 %/K |
|
80 .. 120 °C TK(Bua) |
-0.11 %/K |
|
瞬間溫度靈敏度 |
baT |
0,015 ms-2/K |
機械參數
重量 (不含電纜線) |
3.2 / 0.11 g / oz |
外殼材質 |
鋁 / 不鏽鋼 |
電纜連接 |
軸向 |
插座 |
超小型M3 |
安裝 |
M3 |
