高溫型加速度規
特色
.通用型的剪切式加速度規
.操作溫度最高可達250 °C (480 °F)
.受溫度的影響較小
.受底座彎曲的影響較小
.電荷式輸出,無須額外的電源
.動態範圍廣
.高諧振頻率
.堅固的不銹鋼外殼
.底座使用M5螺絲

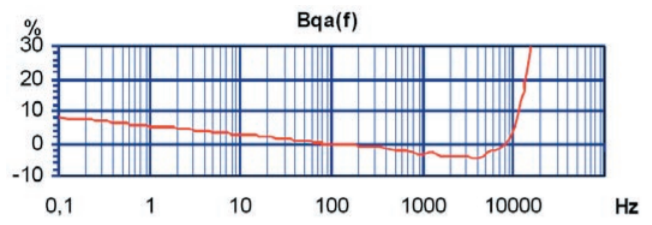

- 典型的波幅響應
-溫度特性
型號 |
KS57 |
|
輸出 |
Charge |
|
設計 |
剪切設計 |
|
充電靈敏度 |
Bqa |
18 ± 20 % pC/g |
電壓靈敏度*
(具有150 pF電纜電容)
|
Bua |
21 ± 20 % mV/g |
範圍 |
a+ / a- |
± 4000 g |
損壞限制 |
amax |
8000 g |
線性頻率範圍 |
f 3 dB |
17k Hz |
f 10 % |
11k Hz |
|
f 5 % |
10k Hz |
|
共振頻率 |
f r |
> 29 (+30 dB) kHz |
橫向靈敏度 |
Γ90MAX |
< 5 % |
無電纜的電容 |
Ci |
370 µF |
隔離電阻 |
Ri |
> 20 Go |
環境參數
操作溫度範圍 |
Tmin/Tmax |
-30 / 250°C |
溫度。電荷靈敏度係數 |
25 °C TK(Bqa) |
+0,08 %/K |
150°C TK(Bqa) |
+0,10 %/K |
|
250 °C TK(Bqa) |
+0,13 %/K |
|
溫度。電壓靈敏度係數* |
25 °C TK(Bua) |
-0.07 %/K |
150°C TK(Bua) |
-0.09 %/K |
|
250 °C TK(Ci) |
-0.12 %/K |
|
溫度。電容係數 |
25 °C TK(Ci) |
+ 0.15 %/K |
150°C TK(Ci) |
+0.20 %/K |
|
250 °C TK(Ci) |
+0.34 %/K |
|
瞬間溫度靈敏度 |
baT |
0.02 ms-2/K |
磁場靈敏度 |
baB |
2 ms-2/T |
機械參數
重量 (不含電纜線) |
23/0.81 g / oz |
外殼材質 |
不銹鋼 |
電纜連接 |
軸向 |
插座 |
UNF 10-32 |
安裝 |
底座使用M5螺絲 |
*用於使用高阻抗電壓放大器
