多功能I-Scan壓力分佈量測系統擁有200多種壓力感測片可供選擇，以滿足您特定的應用需求。
多功能壓力量測系統
I-ScanTM是一款功能強大的工具，能夠利用薄且可撓的感測片，精確的量測與分析兩個表面間的介面壓力。該系統由資料擷取器、感測片與軟體三個部分所組成，超薄的感測片能夠減少干擾，讓測試結果最貼近真實的介面壓力數據。蒐集到的數據可用於改善產品設計、製造、品質以及嚴重等。
主要優點
產品設計
．深入了解兩交界面壓力
．驗證兩界面的力量與峰值壓力
．測量外力
．減少故障以及相關成本
製造業
．驗證機器的校準
．提高生產流程的順暢度
．減少停機時間並提高產量
品質控管
．找出潛在可能故障的原因
．品質檢驗與控管
．與競爭廠商的產品進行數據比較
研究
．了解被測物體的物理特性
．了解兩個表面間的壓力分佈
關鍵數據
．總力量
．壓力分佈
．峰值壓力
．重心
．各區域的力量值
應用
．測試
．研究
．驗證設計
．機器設置
．品質控管
資料擷取器透過感測片上的數千個感測點蒐集資料，再透過資料擷取器的USB將數據傳輸至電腦進行分析。該系統最高可以以1600000感測點/秒的速度進行掃描。
I-ScanTM系統提供多種硬體設備，您可以為您的應用找到最適合的產品，各硬體設備的介紹請參考以下介紹。
|
EvolutionTM |
VersaTekTM |
Wireless |
Datalogger |
|
標準USB |
高速USB |
VersaTek無線裝置 |
VersaTek無線裝置 |
|
高達100Hz |
高達20000Hz |
高達4600Hz |
高達20000Hz |
|
|
|
|
|
|
用於標準應用 |
用於高速應用或大面積、高解析度的感測片 |
透過無線傳輸將數據傳輸至電腦
（最遠可達100公尺）
|
將數據先儲存於裝置中，待完成測試後，再將數據傳智電腦進行分析
|
|
資料擷取器：
EvolutionTM 擷取器
最大掃描速率：100Hz
(依據感測片而有所不同)
電源供應：透過電腦的USB孔
|
資料擷取器：
VersaTekTM 擷取器和VersaTek集線器
最大掃描速率：20000Hz
(依據感測片而有所不同)
電源供應：100-240V
|
資料擷取器：
VersaTekTM 擷取器和Wireless裝置
最大掃描速率：4600Hz
(依據感測片而有所不同)
電源供應：電源100-240V或鋰電池8V, 2.4A
|
資料擷取器：
VersaTekTM 擷取器和Datalogger裝置
最大掃描速率：20000Hz
(依據感測片而有所不同)
電源供應：電源100-240V或鋰電池8V, 2.4A
|
比較表
|
|
Evolution
(標準USB)
|
VersaTek
(高速USB)
|
Wireless
(VersaTek無線)
|
Datalogger
(VersaTek 無線)
|
|
資料擷取器 |
||||
|
最高掃描速度 |
100Hz |
20000Hz |
4600Hz |
20000Hz |
|
擷取器交叉掃描 |
沒有 |
最多8個 |
最多2個 |
最多2個 |
|
脈衝同步 |
沒有 |
輸入&輸出 |
輸入&輸出 |
輸入&輸出 |
|
可調節的靈敏度 |
3 ~ 1/7倍 |
7 ~ 1/3 倍 |
7 ~ 1/3 倍 |
7 ~ 1/3 倍 |
|
電源 |
PC的USB供電 |
100-240V電源 |
鋰電池：8V、2.4A
電源：100-240V
|
鋰電池：8V、2.4A
電源：100-240V
|
|
最長線長 |
5.0 m (16.4 ft.) |
30.48 m (100 ft.) |
30.48 m (100 ft.) |
30.48 m (100 ft.) |
|
集線器最長線長 |
N/A |
5.0 m (16.4 ft.) |
5.0 m (16.4 ft.) |
5.0 m (16.4 ft.) |

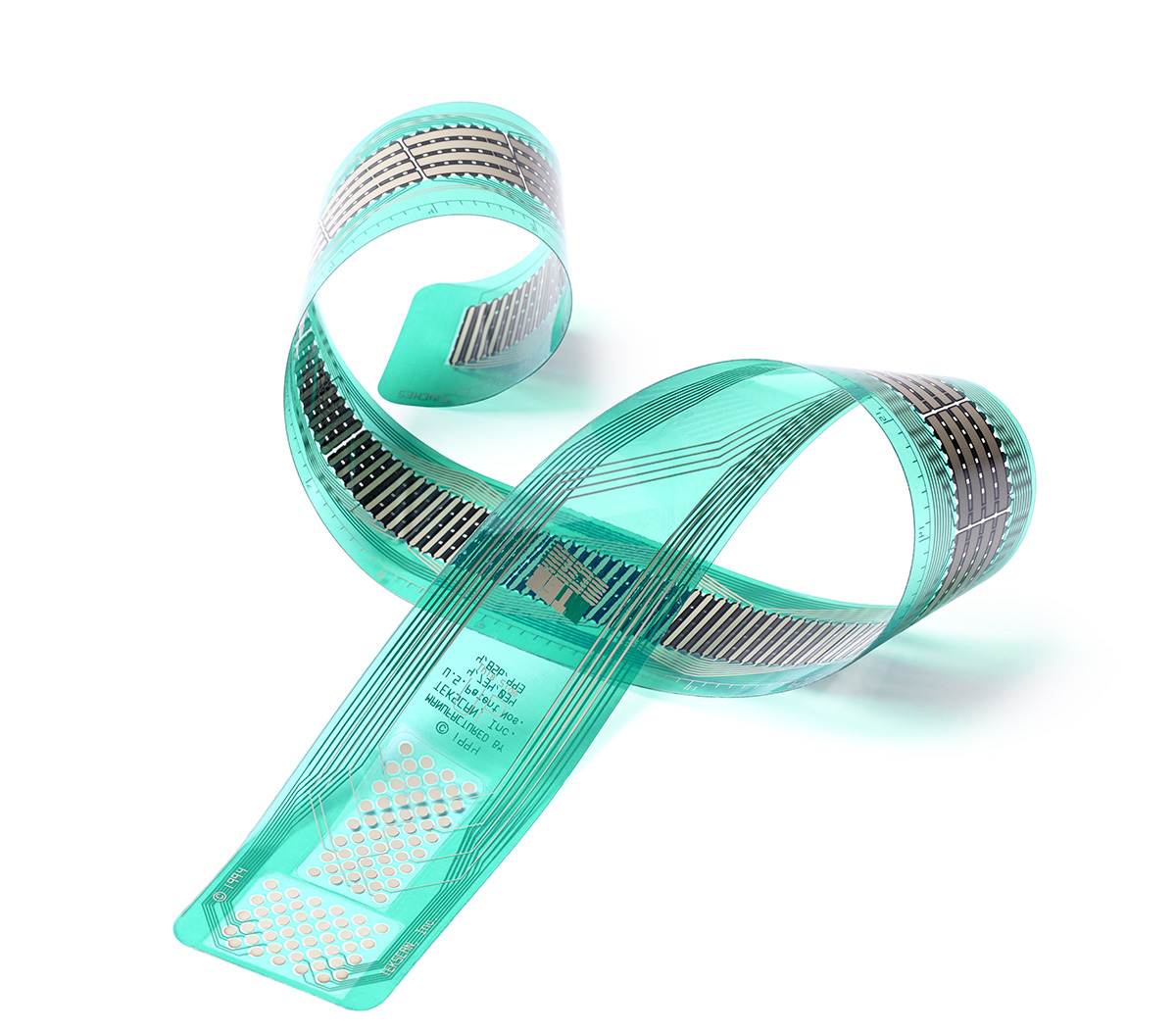

擁有200種以上的可撓式薄膜壓力感測片，具有不同的尺寸、形狀、解析度、溫度和壓力範圍（高達25,000 psi或1,700 bar）等，能符合您不同的應用需求。
．高解析度：
- 多達248個感測點/cm2（1600個感測點/in2）
- 感測點間距最窄只有0.6mm（0.02in.）
．感應區域從3 mm x 3 mm (.12 in. x .12 in.)到1,734 mm x 1,768 mm (68 in. x 69 in.)
．高溫感測片可承受高達200℃（392℉）
．可依據客戶應用客製化感測片
I-Scan™提供了比一般壓力量測技術更全面且高質量的分析，使用者可以以多種格式顯示壓力分佈數據。而軟體內也提供壓力雲圖的即時顯示、記錄、回放與儲存等功能，另外，使用者也可以在軟體內創建分析框進行各種分析，也能將其導出為ASCII檔以便供其他軟體所使用。
主要功能
．即時顯示2D、3D的壓力分佈數據
．圖表與數據分析（壓力、力量和面積）
．能將數據已Excel檔案格式開啟
．同時查看/比較多個測試結果
．顯示峰值壓力與重心
．輸出ASCII或AVI文件
圖形和數據分析
力量對時間的關係圖 – 右圖是測試期間的力量對時間圖表，用戶可以沿著x軸移動黑色指示線至需要研究的時間點。
每幀可用數據：
．總力量
．重心位置
．峰值壓力
．壓力分佈
感測片MAPs
每個感測片有不同的形狀、面積與感測點數，因此會搭配一份專屬的MAP驅動文件，以使每個感測片在系統內能正常運作。

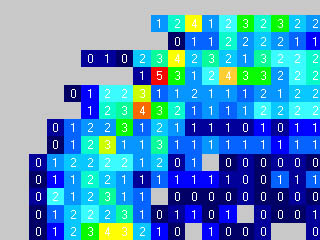

可視化
最貼近真實的數據
?軟體中提供優化2D顯示的選項，讓點陣圖以平滑的曲線顯示，更貼近現實物體的形狀
?提供三種內插法
- 1x1無差值
- 3x3差值
- 5x5差值
數據表
I-Scan內含新的「數據表」功能，可將數據整合進Microsoft Excel表內，並在Tekscan內開啟單個Excel電子表格以查看數據，也可以直接在Tekscan軟體內進行Excel的自定義計算。
與平板的相容性
I-Scan Evolution軟體可以在Windows 7或以上的平板電腦執行，讓您能更加方便的使用I-Scan。
．遠端進行數據收集與分析
．遠端查看記錄/控制觸發系統
．能夠在較危險的區域（如大型機台設置或生產線抽查等）進行測試
另要求：
．平板電腦需具有USB A 2.0孔
．每台平板電腦需有一張軟體許可證
．僅能搭配一個Evolution資料擷取器
．I-Scan軟體的版本為版本7.0或更高
資料擷取器
資料擷取器連接感測片與電腦，擷取器蒐集數據並以數位的方式將資料傳送至電腦進行分析。
.jpg) |
標準應用的資料擷取器 |
.jpg) |
高速應用的資料擷取器 |
.jpg) |
同時驅動並蒐集8個擷取器的訊號 |
.jpg) |
將數據以無線的方式傳輸至電腦 |
|
應用於高速或干擾源較多的應用中 |
電子設備的附件
一些系統需要硬體來與外部系統進行連接，以下提供一些選購產品以供參考。
 |
使用者能透過外部觸發/同步的功能，讓Tekscan系統與其他測量系統觸發/同步記錄 |
.JPG) |
通過高速USB將模擬信號與Tekscan系統集成 |
.jpg) |
遠端控制記錄，同步開始或停止數據蒐集 |
可額外選購的附加模組可外壓力量測系統提供額外的功能，這些功能能簡化數據擷取流程、與第三方設備連接或與實際影像進行同步。
 |
協助進行長時間的監控 |
.jpg) |
數據讀取工具能能讓使用者在其他應用程式（像是C#、MATLAB、LabView以及VB等）中開啟並讀取Tekscan .FSX文件 |
.jpg) |
使用者能透過外部觸發/同步的功能，讓Tekscan系統與其他測量系統觸發/同步記錄 |
.jpg) |
將您的即時壓力數據與實際影像進行結合 |
 |
壓力軟體開發工具包(SDK)是一種應用程式介面(API)，讓使用者能有權限存取Tekscan的原始壓力數據，並撰寫自己所需要的程式 |
 |
專屬的MAP驅動文件用以驅動各個不同的感測片 |
電子設備的附件
一些系統需要硬體來與外部系統進行連接，以下提供一些選購產品以供參考。
.JPG) |
使用者能透過外部觸發/同步的功能，讓Tekscan系統與其他測量系統觸發/同步記錄 |
|
通過高速USB將模擬信號與Tekscan系統集成 |
|
遠端控制記錄，同步開始或停止數據蒐集 |
相容的平衡校準器
平衡校準器能用來補償各個感測點間的差異，提高量測的精度。
.jpg) |
有效面積為5.625英寸×6.0英寸（143毫米×152毫米）的平衡器 |
 |
有效面積為5.0英寸×12.25英寸（127毫米×311毫米）的平衡器 |
 |
有效面積為13.0英寸×19.5英寸（330毫米×495毫米）的平衡器 |
 |
有效面積為22.5英寸×20.5英寸（571.5毫米×520.7毫米）的平衡器 |
 |
有效面積為17.5英寸×19.5英寸（445毫米×495毫米）的平衡器 |
 |
有效面積為17.5英寸×19.5英寸（445毫米×495毫米）的平衡器 |
|
有效面積為17.5英寸×19.5英寸（445毫米×495毫米）的平衡器 |
 |
有效面積為4.5英寸×12.25英寸（114毫米×311毫米）的平衡器 |
 |
有效面積為4.5英寸×12.5英寸（114毫米×318毫米）的平衡器 |
材料變形與流動測試
.JPG)
CPU、散熱器等插槽測試
散熱片的夾具設計
.JPG)
高壓清洗機
手持式噴砂機
.JPG)
電池電芯夾設計驗證
.JPG)
碳纖複合材料
步槍反作用力試驗
醫療器械研發
