Techno Graph 系列專用資料處理軟體 – Tg Anest,圖形顯示介面、字元較大,設定與操作較直觀
可儲存常用的測試條件,當要測試時,只需單擊一下即可開始測試。
顯示畫面可以切換日文/英文。
.生成改進報告功能-可以將標題、測試條件、測試樣本、圖形(2種)、結果、註釋和照片黏貼到任何位置上以創建報
.在標準模式下,採樣率與測試速度可以切換到四個階段-
採樣率:10 ms為一個間隔,範圍最小為10 ms、最大為10小時。
位移:0.001 mm為一個間隔,範圍最小為0.001 mm、最大為1 000.000 mm。
.高速採樣時,試驗中採樣速度最多可切換3級(TGI系列需另售功能)-高速 1ms、5ms、10ms、50ms、100ms、150ms的設定最多可分3級設定。
.其他試驗與結果可以重新排序
.支援拉伸、壓縮、3點/4點彎曲和剝離-用戶可以建立控制條件,進行蠕變測試、鬆弛測試和自動負載測試。
軟體畫面
測試畫面 |

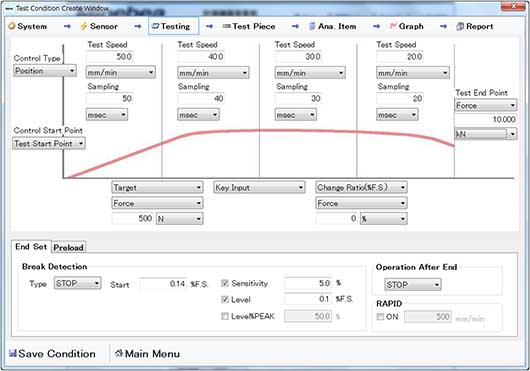

測試控制畫面
(單一)
|
測試控制畫面
(循環)
|
測試控制畫面
(單一 + 循環)
|
分析項目測試畫面 |
電腦需求
相容的操作系統 |
Windows Vista, Windows 7, Windows10 |
處理器 |
Intel Pentium(雙核心或單核心)時脈頻率 2 GHz或以上 |
記憶體 |
2G或以上 |
輸入裝置 |
CD/DVD裝置 |
輸出裝置 |
USB孔:標準規格
序列埠:高速採樣規格時
|
規格
試驗的種類 |
拉伸、壓縮、三/四點彎曲、剝離 |
試驗模式 |
單次(拉伸、壓縮、三/四點彎曲、剝離)、 |
最多試驗數量 |
批數=100、副批數=100(最大10 000件/1個文件) |
採樣時間 |
標準 10 ms~10 h、高速 1 ms~150 ms |
分析項目 |
|
拉伸、壓縮、三/四點彎曲試驗 |
位移原點、彈性模量(Standard、Chord、斜率)、最大點、斷裂點、上屈服點、下屈服點、耐力點、中間點(試驗力、位移各6點)、能量、初始抗拉強度、n值、斷裂伸長 |
剝離試驗 |
位移原點、第一極大點、第一極小點、最大極大點、最小極小點、中間點1~6點、中間點試驗力1~6點、中間試驗力點2~6點平均、撕裂強度、積分/單純/極大點/極小點/極大極小點/大小極大點6點平均、靜/動摩擦係數、採集平均 |
週期試驗 |
位移原點、最大點、最小點、MAX折返點、MIN折返點、中間點(試驗力、位移各6點)、能量(增減、正負、週期)、滯後、滯後損耗、殘餘伸長 |
其他功能 |
試驗條件快速啟動、預備週期、試驗力自動取消、原點檢測功能 |
